公司简介

上海富山精密机械科技有限公司是全球最大的工业缝纫机研发制造企业之一，同时也是最早研制生产高端电脑缝纫机的企业，已成功研发出H8800-7C高速电脑自动平缝机、HX6800超高速电脑自动剪线包缝机、H9180N高集成机电一体化电脑直驱自动平缝机等多款全球首创产品。目前全球每卖出10台电脑包缝机，就有6台是富山HX6800。

富山公司坐落在长三角核心经济圈、上海市级工业园区---金山区朱泾工业园，是园区内的龙头企业。公司占地288亩，注册资金1.1亿，总投资6亿元，年产能40万台，可实现年生产总值25亿元。公司拥有行业内规模最大的研发中心，并在行业内率先建立校企合作模式，成立了“富山-哈工大机电工程学院联合研发基地”，专注研发“新一代”高科技缝纫机产品。

 富山始终以创新为魂、服务为根、质量为本，倾力打造有民族尊严的世界级高端品牌，真正成为推进人类社会发展的参与者和缔造者！因为专注 我们更懂得您的需求；因为高端 我们更贴近您的期望。我们专注高端 我们是全球电脑包缝机的开创者和领导者。

一、项目目标

² 文档集中管理：产品研发过程输出的图纸、技术资料、工艺文件等相关文档全部纳入PLM系统集中管理；

² 文档分发管理：产品的图纸、技术资料、工艺文件等文档分发统一从PLM系统输出，确保生产使用图纸及相关文档与研发设计输出内容的一致；

² 产品一体化管理：实现以BOM为中心对产品图纸及相关文件的一体化关联管理；

² 标准化管理：通过对研发及工艺设计的信息化管理，推进产品研发设计的标准化；

² 产品变更管理：实现对产品变更的有效管理，确保变更受控及可追溯；

² 知识管理：实现企业知识的不断积累沉淀，促进知识的共享及交流，从而更好的支撑产品研发；

² 系统集成：通过三维软件集成及PLM与SAP的集成，打通企业信息流，推进企业数字信息化建设。

二、整体业务框架图

三、产品设计管理

1、产品设计管理过程

1、系统以产品为源头，按产品的结构设计和包装设计进行分工作业；

2、BOM作为纽带形成数据一体化；

3、以设计工具作为源头，建立图纸与BOM的关联关系，达到图纸、BOM一致性的管理。

2、产品分类管理

产品分类是对产品进行快速定位导航查找的主要工具之一，每个企业都有自己常用的分类方式，通过产品关联的产品文件和零部件信息来表示与该产品相关的资料信息和物料结构等。可以根据研发管理需要从不同维度对产品手动分类。

3、物料按结构类型分别进行管理

将产品研发相关物料，以及设备、夹具、刀具、装具研发相关物料全部纳入PLM物料进行管理，梳理后设置物料分类目录，按类管理物料

产品库和零部件库自动分类管理

由PLM系统对产品自动进行分类，第一级按不同的产品系列自动分类，第二级按不同的产品类型自动分类，与手动分类的分类目录不同

由PLM系统对零部件自动进行分类，第一级按不同的设计类型自动分类，第二级按不同的大类自动分类，第三极按不同的小类自动分类。与手动分类的分类目录不同

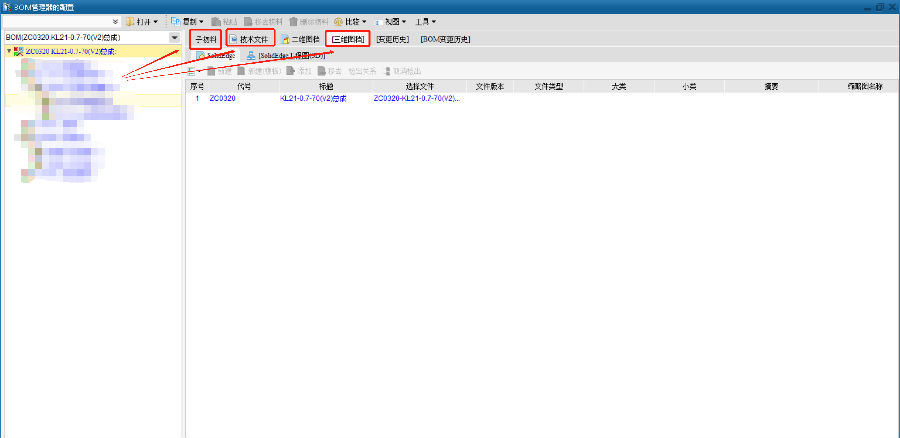

将产品/零部件相关的文档（包含零件手册，产品操作说明书等相关资料文档）都一并上传到产品文件/技术文件下面进行管理，实现产品与文档的有效关联管理，方便查看及调用。

4、图纸软件集成

三维集成管理：完成三维及工程图纸设计，然后通过接口上传PLM系统，并从图纸上提取物料及BOM信息。图纸上传PLM系统走完签审流程后，由系统完成PDF签名转换。

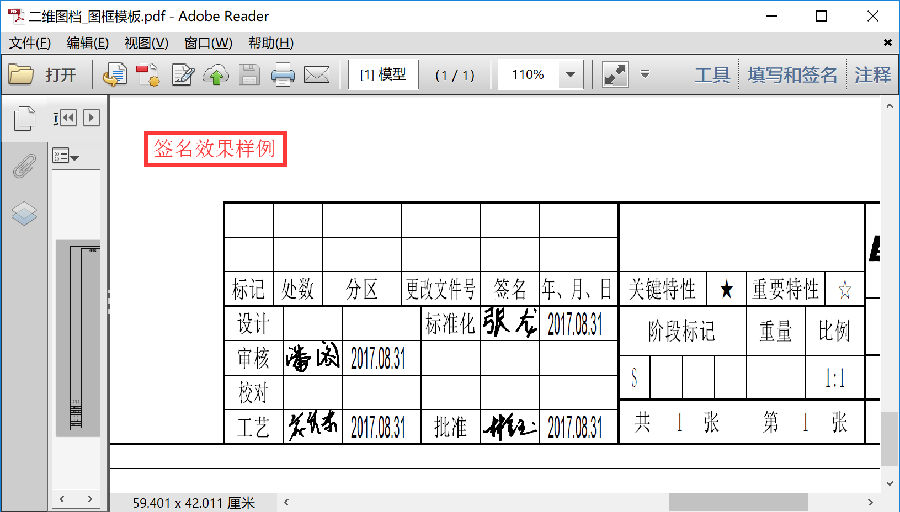

图纸转PDF电子签名(样例)

5、以BOM为枢纽实现产品一体化管理

以产品BOM结构为枢纽，将所有零件及组件的设计三维图纸、技术文件，以及生产原材料等整体一体化管起来。

五、变更管理

目前的变更管理由变更发起人先在线下进行变更单的申请，开会讨论变更影响范围，再编制一份变更通知。得到通知单后变更发起人在系统上提起变更申请，且将变更通知单作为附件上传到系统。通过流程将变更内容一起流转到需要变更技术文件和工艺文件的人员，进行下一步的与产品关联的技术文件的变更。

变更后，原旧数据进入历史数据区，随时可以在变更历史中察看

六、工艺管理

1、工艺采用结构化数据模型管理，达到设计工艺一体化管理；PLM系统工艺结构化数据管理下游SAP系统所需要的结构化信息，为下游系统提供数据源；

2、工艺结构化数据设计完成后，基于结构化数据基础上调用对应文档模板，编制输出具体的工艺文件，例如：流程图、作业指导书等文件

根据结构化数据生成的流程图、作业指导书电子文档再按现场管理要求在生成的文件中维护对应的信息供现场使用，同时为无纸化垫定基础

七、SAP集成

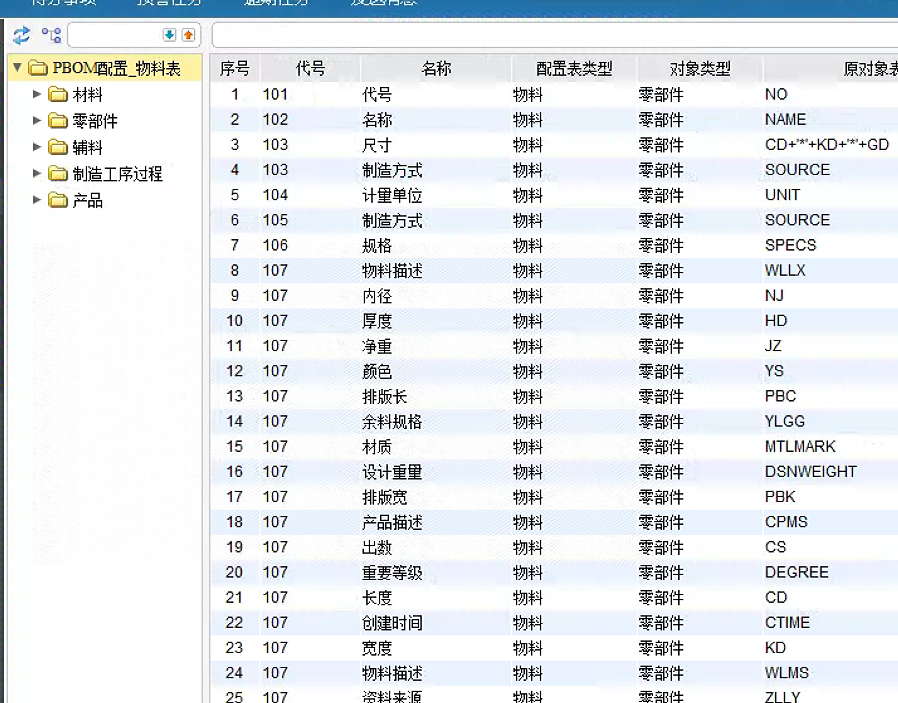

SAP集成：通过配置集成字段，数据传入中间表，SAP软件在中间表中获取字段和数据形成SAP的数据。

八、总结

上海富山通过本次PLM成功的实施：

1、为研发以及工艺部门提供了规范的、标准化的业务和功能管理平台；

2、通过PLM系统的产品、BOM、图文档管理方案的实施，实现了上海几乎所有的图文档的线上签审，提升了签审效率。满足了企业质量控制要点，又满足了外审要求；同时图文档的版本唯一性管理问题得到了很大改善；

3、物料、图纸、BOM等数据及文件通过设计软件接口程序批量提取，实现了图纸与BOM的强关联性，保证数据的准确性、一致性；

4、工程变更在PLM系统中产品整个生命周期内贯穿全程，所有的变更均形成变更履历进行记载，实现了工程变更的可追溯。
