项目背景

北京中科海讯数字科技股份有限公司成立于2005年7月18日，于2019年12月6日在深圳证券交易所上市（证券代码300810）。公司主营业务涵盖信号处理平台、声纳系统、水声大数据与仿真系统、无人探测系统、数据中心等领域。其自主研发的HX-A200国产化核心处理芯片及搭载该芯片的高性能数据计算平台已完成样机研制，并已获得订单，主要应用于特种电子信息行业。公司已将声纳系统与水声大数据、人工智能技术相结合，完成了智能声纳部分关键技术验证。



项目目标

通过SIPM/PLM项目实施，达成以下目标：

1） 项目管理：规范落地产品开发流程及其他与项目管理模块相关的业务流程；规范输入、输出、评审等过程文件的管理（所有文件完整，归档条理，便于查阅），保证开发各过程可记录，可追踪，强化项目管理能力。

2） 物料管理：通过实施，将 PLM 系统融入物料管理信息化流程，实现物料的规范管理及为生产系统提供 BOM数据支持。

3） BOM管理：建立以BOM为核心，研发输出技术资料（含图纸）关联管理的数据模型，为打通技术数据和ERP系统的互通做好数据储备。

4） CAD集成：通过CAD接口进行数据源控制，确保数据源的唯一性，并保持产品3D模型数据、2D数据与PLM系统数据的互联互动。

5） 流程管理：充分利用网络的快捷和可追溯性，逐步建立电子通知、报批及审核机制，避免以往人工的出错、遗忘，为实现无纸化办公铺平道路；系统上线后以PLM系统电子文档作为下发源头控制，不允许系统外图纸文件的审批、下发，确保电子文件和现场纸张文件完全一。



系统业务功能实现

通过PLM项目团队蓝图设计阶段的现场调研，结合中科海讯实际的业务需求与思普丰富的咨询服务经验，思普实施团队为中科海讯打造精准的产品研发管理模型。



一、 项目管理

1. 中科海讯项目管理分为项目策划阶段、方案设计阶段、技术设计阶段、性能验证阶段、性能鉴定阶段、状态鉴定阶段；利用PLM系统的项目中进行管理，规范产品研发流程、控制研发过程的输出。

项目管理



2. PLM系统提供的多维度项目监控看板，为公司各级领导提供可视化跟踪工具，便于及时掌控项目进度，调配资源。

项目看板

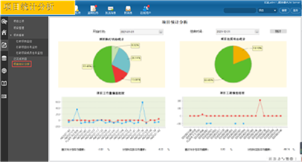

统计视图



二、 产品管理

1.中科海讯产品库管理的是订单制产品的产品台账，在产品属性中定义了产品大类、产品小类字段，按照类型进行自动分类管理。

2.中科海讯的产品BOM由硬件BOM与结构盖板件组成，其中硬件BOM由硬件工程师通过CAD设计软件接口集成一次性完成从原理图设计到应硬件BOM结构匹配生成；结构盖板件物料由专员在PLM系统中创建物料数据，并由硬件工程师在PLM系统中添加至产品BOM下。

PLM系统中产品为PD开头的虚拟料号，产品配置清单为单产品配置清单，组成结构如下：

产品BOM分三级管理，分别为：在PD产品下管理FG物料、在FG物料下管理SF板卡物料和MM盖板物料、在SF板卡物料下管理板卡元器件清单（包含PCB和BOM）。

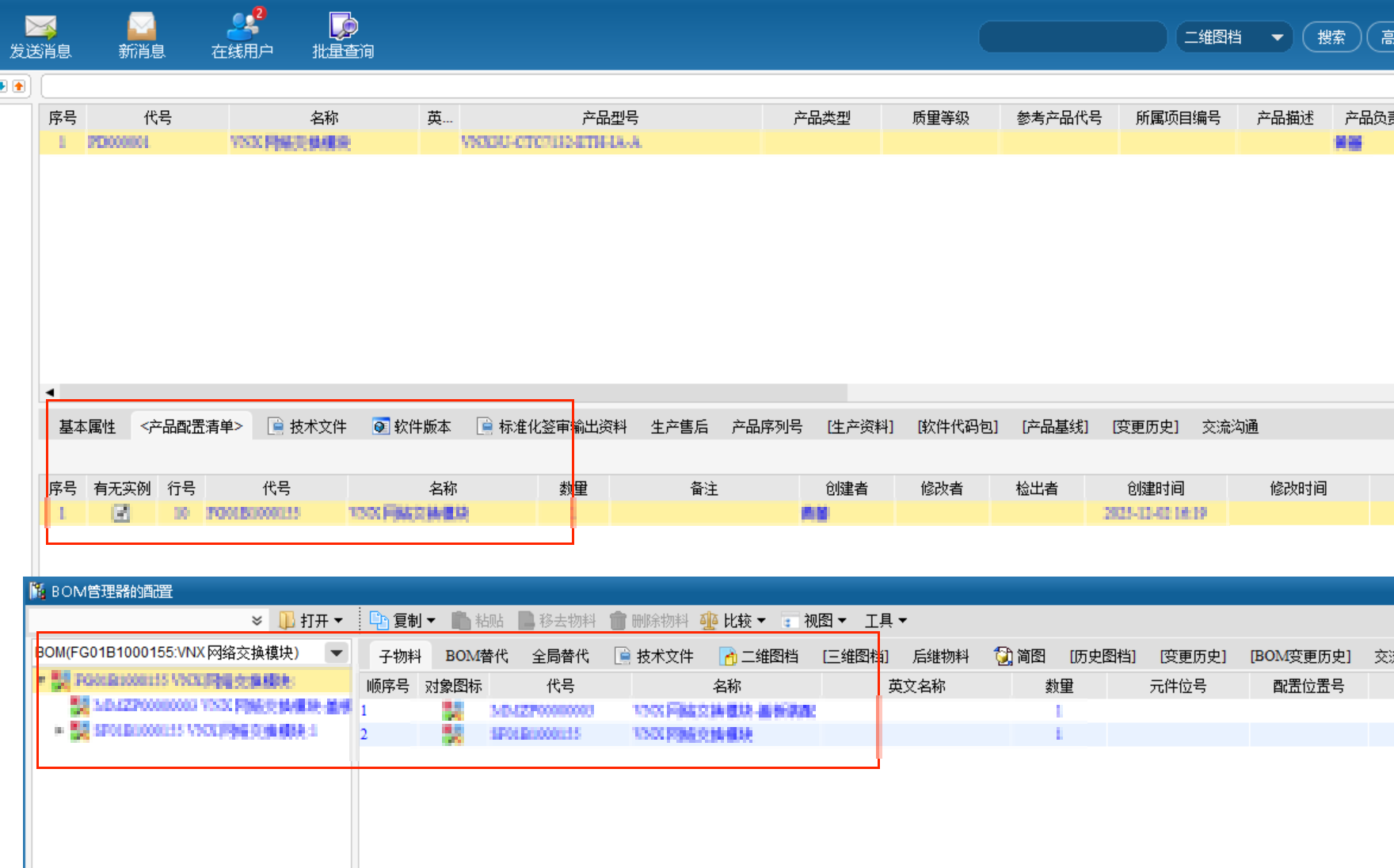

产品管理模型及BOM

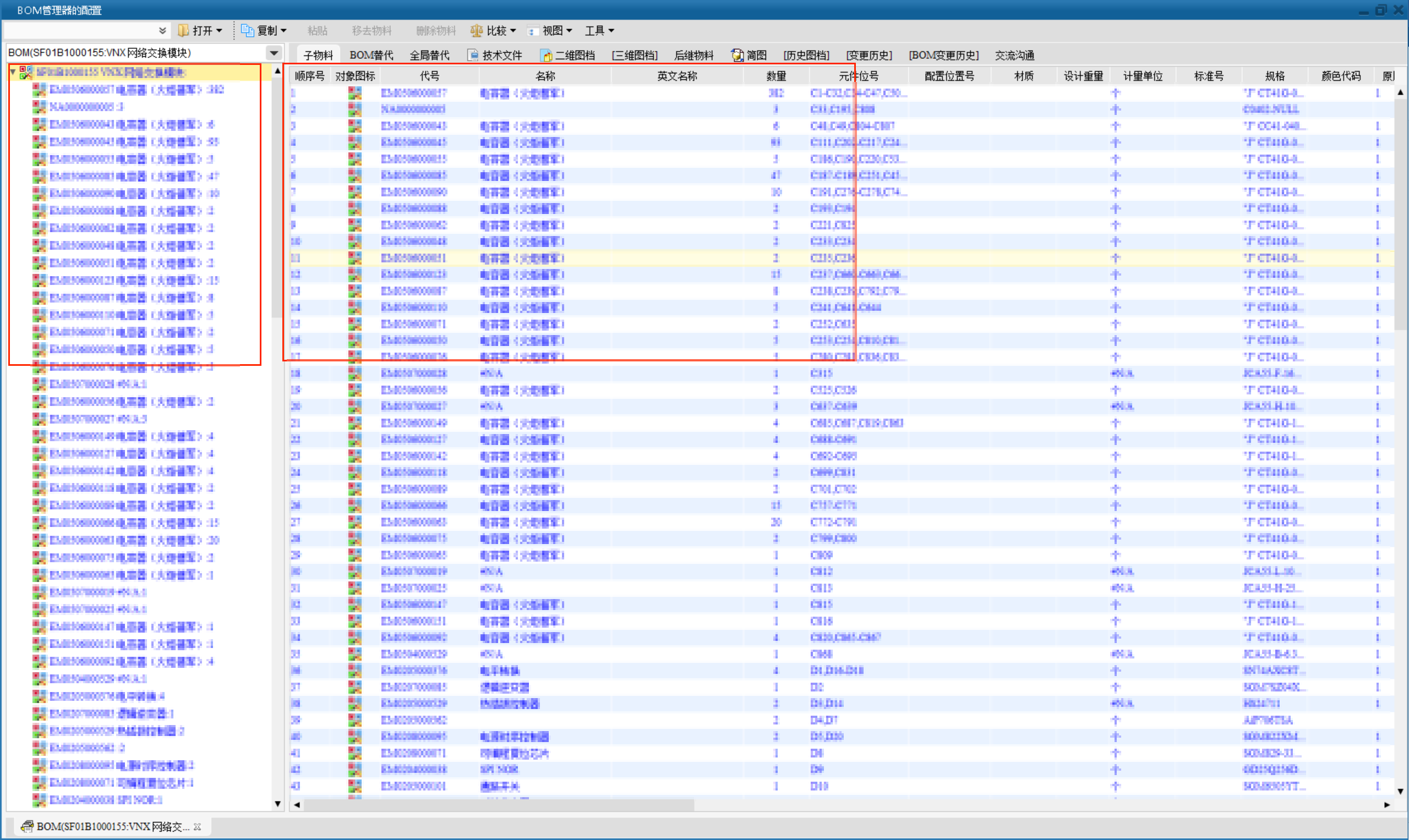

电子BOM



3.硬件BOM与刷写软件匹配业务处理：

业务描述：客户现在有同一块PCBA板需要根据不同订单需要刷写不同软件的业务，但是由于没有系统支持会出现刷写错误的情况；

PLM系统解决方案：PLM系统中的产品库定义为订单产品制产品管理，在产品下关联“软件版本”，在此关联页下定义该产品所刷写的版本软件。相同的硬件BOM配置不同的软件版本，需在PLM系统产品库中建立不同的产品台账，并定义产品BOM和软件版本，保障PCBA刷写对应的版本软件。

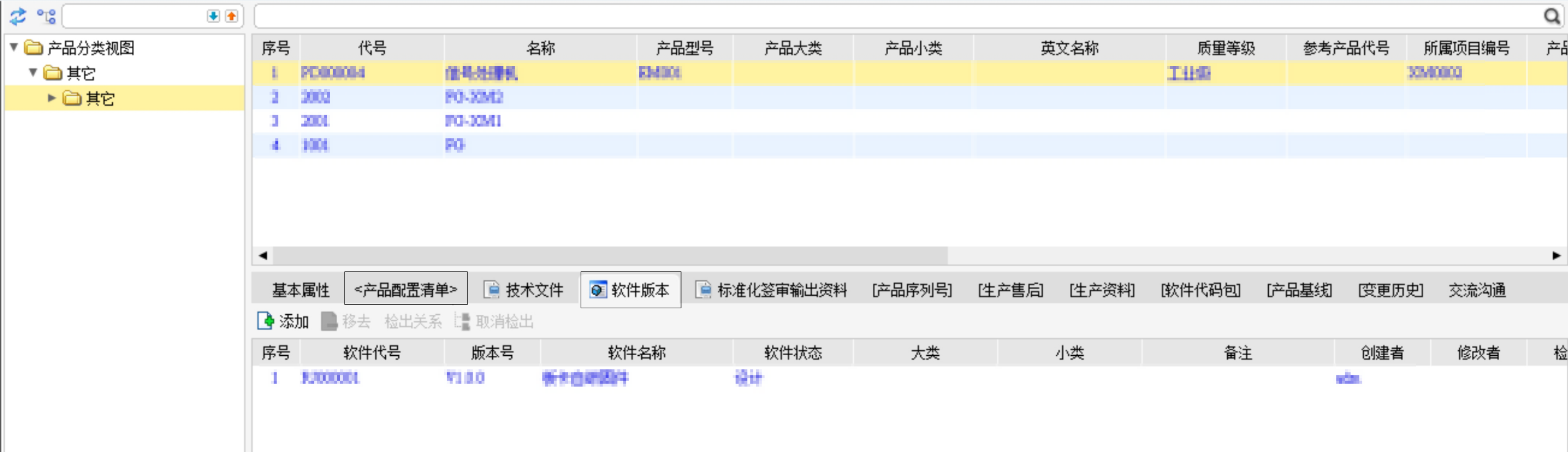

产品下关联软件版本



4.由于中科海讯的ERP系统由多家子公司在共同使用，且物料编码共用一套，所以本次PLM系统实施物料还是由ERP系统中产生，并由专人导入至PLM系统； 在PLM系统中物料按照三级编码规则进行分类展现。



三、 软件产品管理

1.软件产品开发成果纳入PLM系统统一管理，软件产品按照类型进行分类管理；

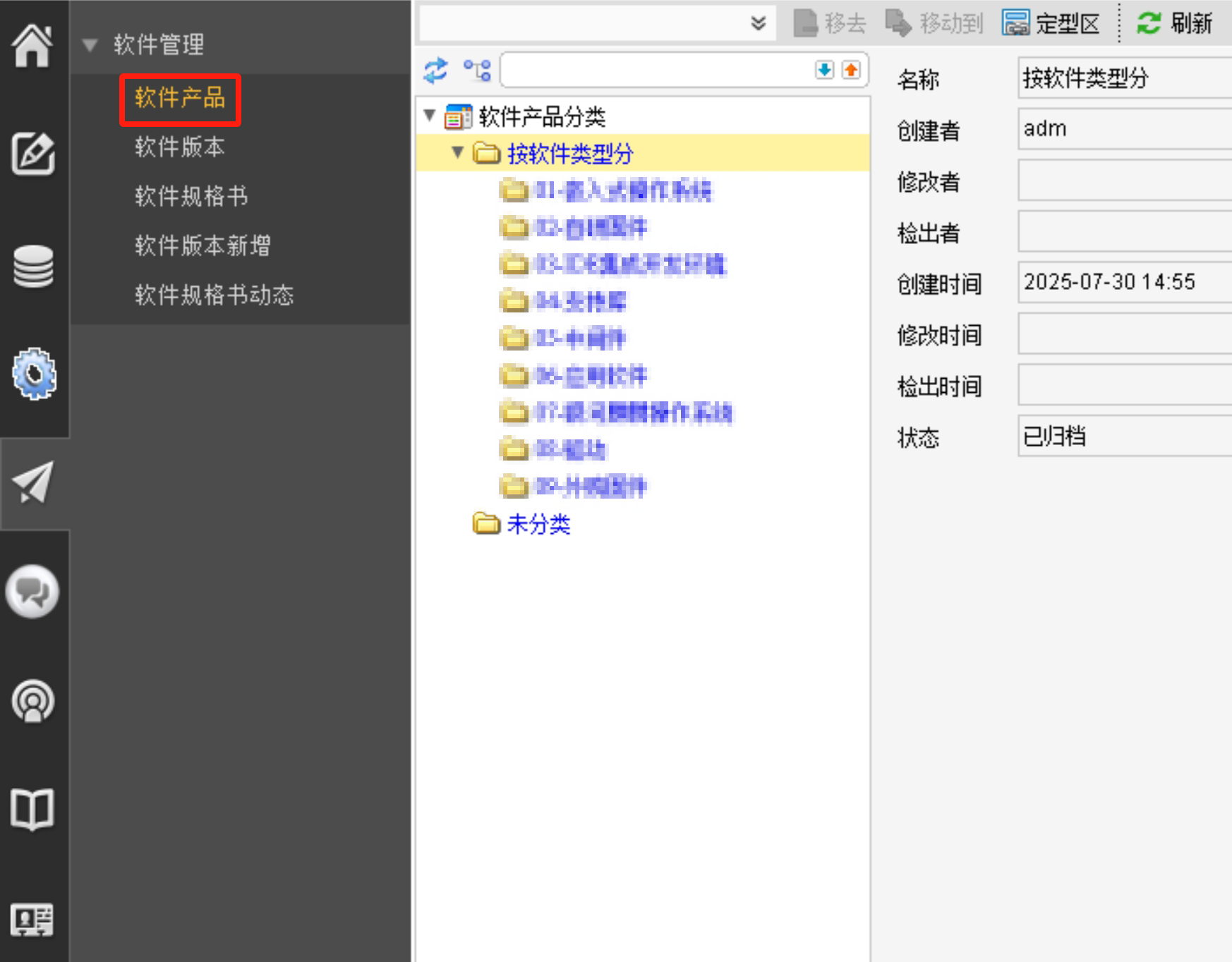

软件产品分类



2.软件产品开发设计是要配合硬件产品设计，对应软件产品开发设计的输入资料（如：硬件技术参数表），统一放在软件产品台账关联的软件技术文件下进行管理。

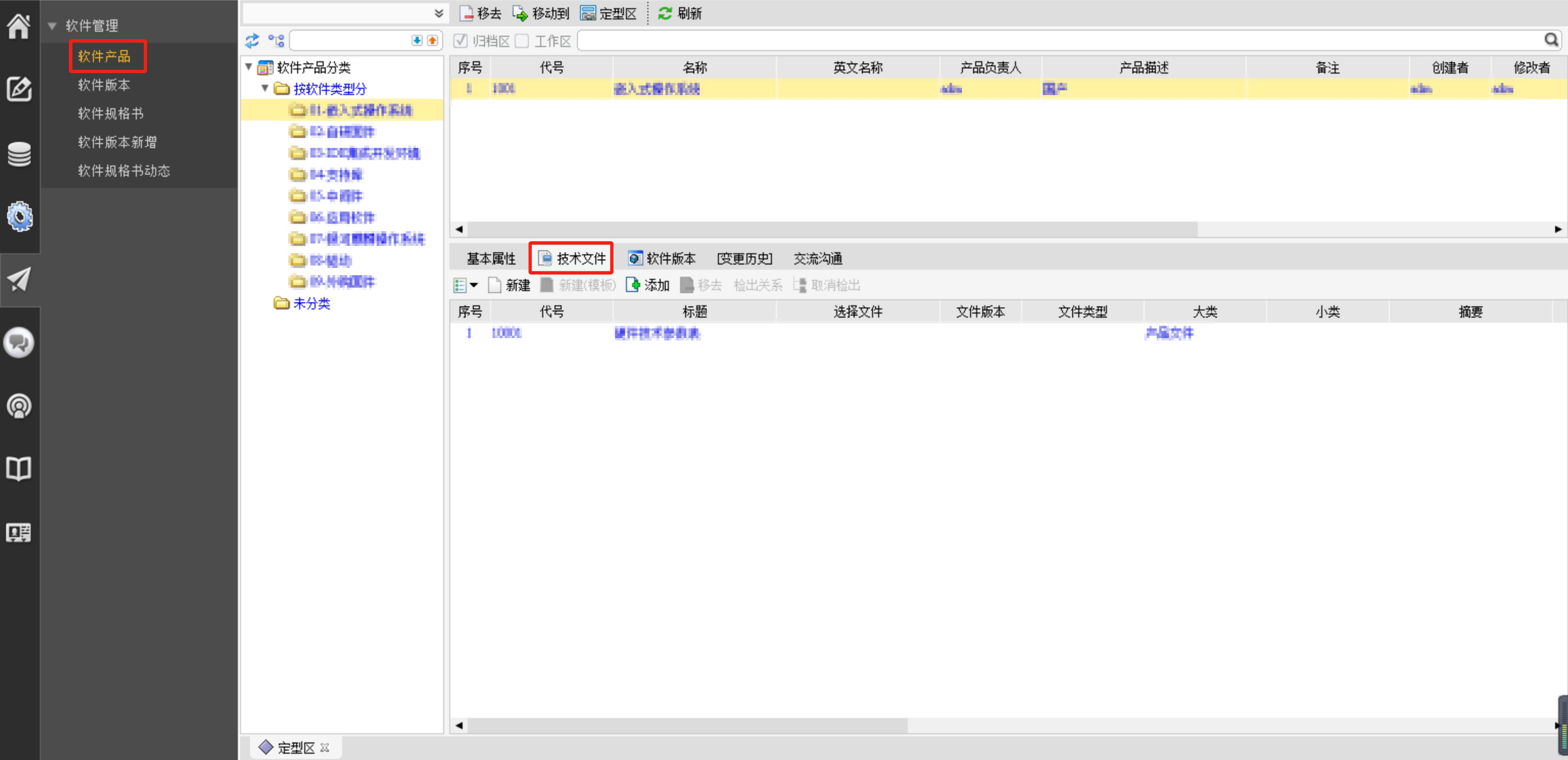

软件技术文件



3.软件产品开发成果按照多版本并存进行管理，统一在软件产品台账关联的软件版本下进行管理，不同软件版本的发布文档输出资料，统一放在软件版本关联的发布文档（如：软件说明、用户手册等）下进行管理；不同软件版本的软件代码包（如：可执行程序等）输出资料，统一放在软件版本关联的软件代码包下进行管理。

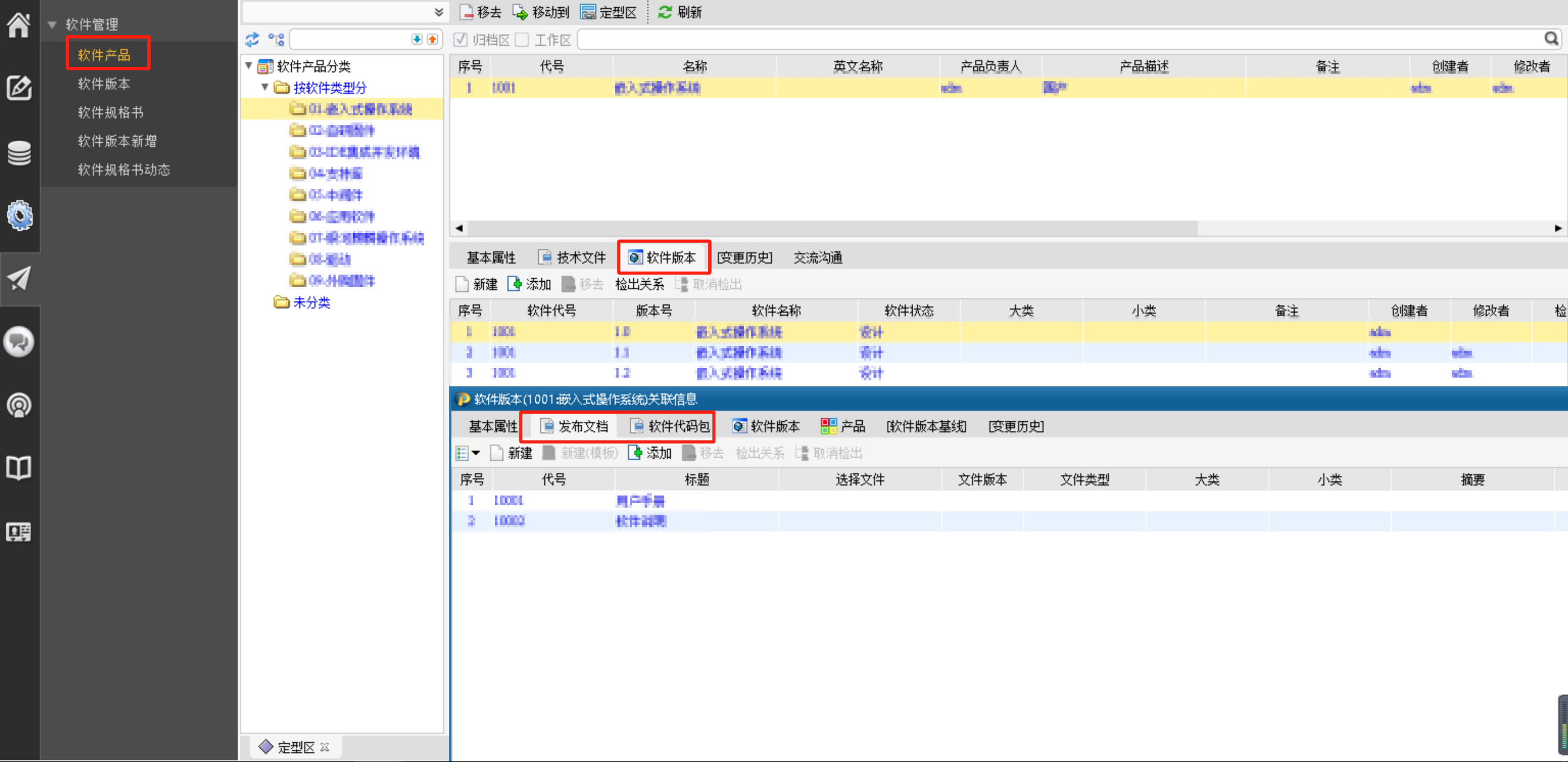

发布文档与软件代码包



4.部分软件需要安装部署在其他软件（如：操作系统）上的处理方案：首先，所有软件（含外购软件）均作为软件产品进行管理；其次，安装部署完成的软件也作为一款新的软件产品进行管理，然后在软件版本下关联软件版本，实现组成关系的关联。

软件版本关联软件版本



5.软件版本与产品双向关联，实现软件版本可反向查看应用的产品。

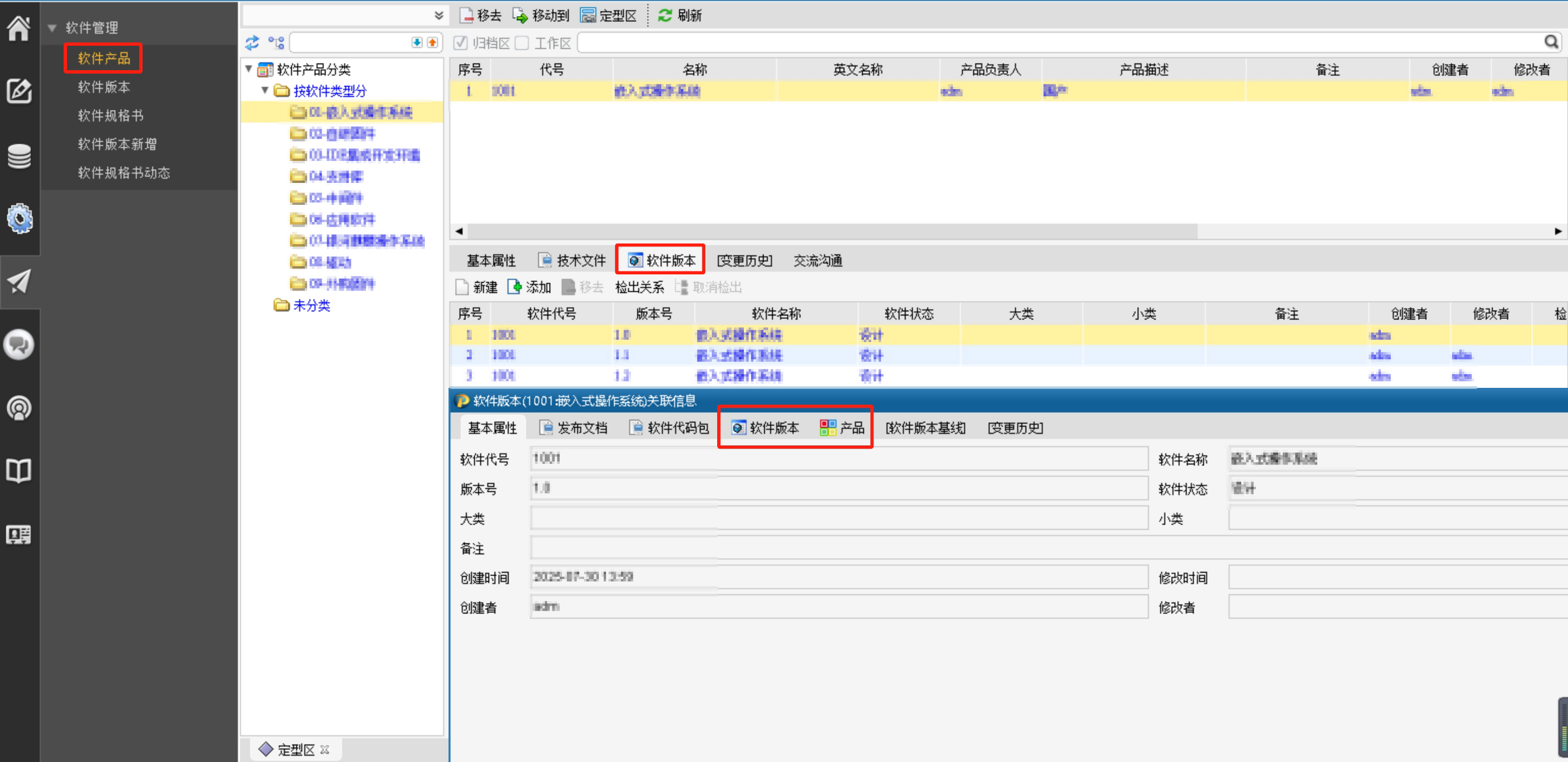

软件版本关联产品



四、 生产售后管理

1.产品序列号、生产售后处理及资料、生产售后资料获取统一在PLM系统中进行管理。其中，产品序列号、生产售后、生产售后资料均为新增加对象，并在PLM系统中形成各自的库数据。

2.产品序列号通过“产品号”字段信息与产品数据形成查询关系，实现产品下归集产品序列号数据。

3. 产品序列号通过“产品序列号”字段与生产售后形成查询关系，实现产品序列号下归集生产售后数据。

4. 生产售后通过“产品号”字段信息与产品数据形成查询关系，实现产品下归集该产品发生的生产售后数据。

5.生产售后资料获取业务处理方案：

业务需求：产品下关联的标准化签审输出的生产售后资料（是否生产资料为“是”，PDF格式文件）和产品下关联的软件版本关联的软件代码包中的可执行程序文件是要开放给生产部门下载使用，且只允许查看下载这两部分资料。

解决方案：在系统中增加“生产资料视图”，查询对象是“产品”对象，该产品对象下通过设置关联关系只显示两个查询页：“生产资料”、“软件代码包”。“生产资料”查询页：产品下关联的标准化签审输出的生产售后资料（是否生产资料为“是”）；

“软件代码包”：产品下关联的软件版本关联的软件代码包中的可执行程序文件（文件类型为“可执行程序”）。



五、 工作流程管理

1. 通过系统固化流程，用于规范企业文件和业务流程会签、审核、发放、归档，实现过程有效管控，提高工作协同处理能力，节约办公时间，提高工作效率，规范管理；

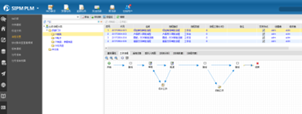

工作流程



2. 流程执行过程中可实时查询并监控，流程的执行记录为管理改善提供数据源。

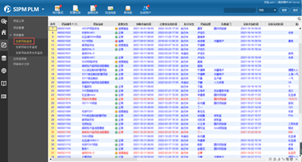

流程监控



六、 标准化签审输出管理

业务需求：实际签审与文件签名不一致，签字人员、时间需要满足合规性审查。

解决方案：技术文件对象右键增加“标准化签审输出”菜单，通过该菜单实现签字人员、签字时间及页数的定义，并将签字后的PDF文档输出至本地电脑端，满足审查的需要。

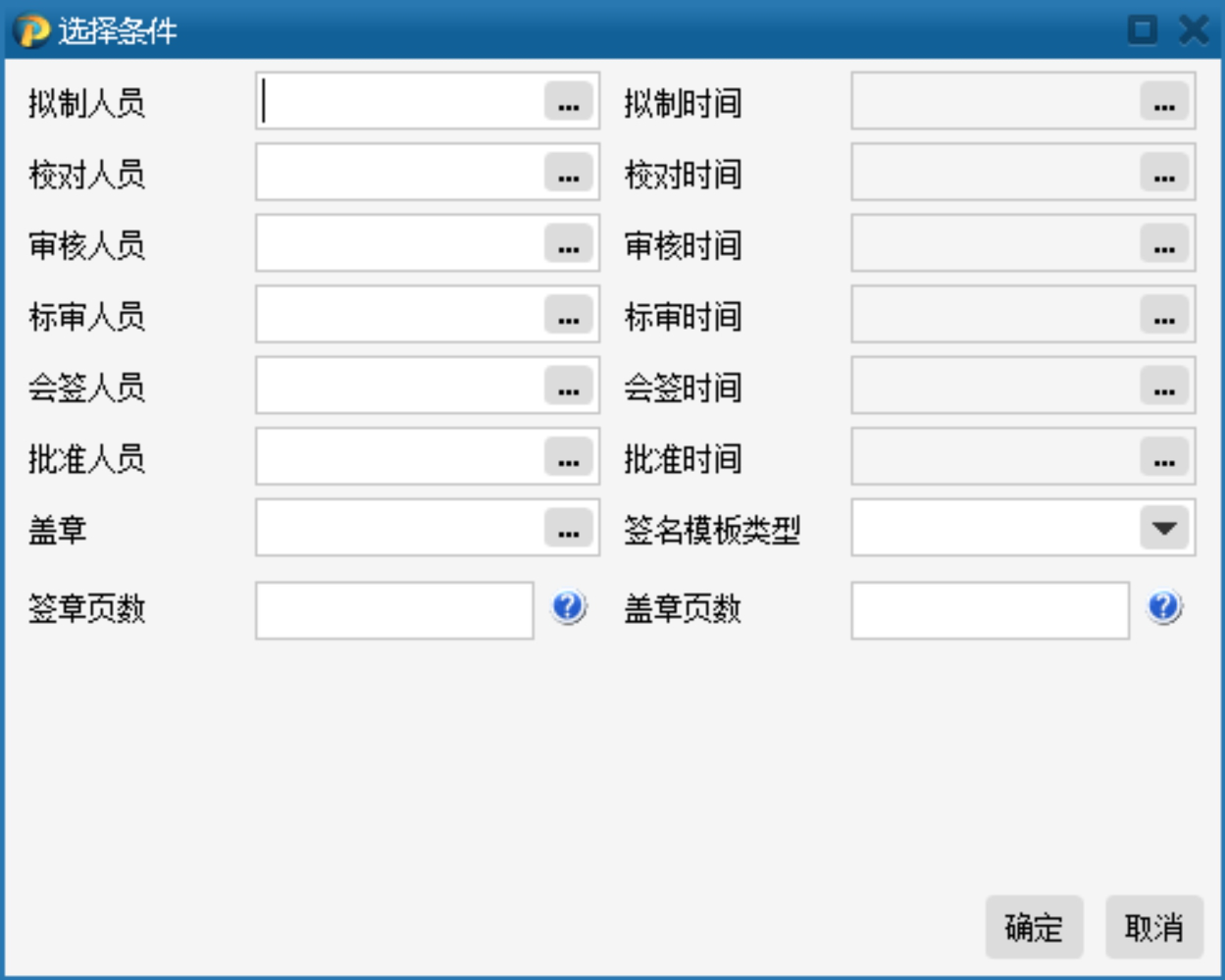

定义用户、时间、页数



七、 知识库管理

1. 建立知识库和文档模板库，按不同类型的知识建立知识体系，方便共享和查阅，利于知识的传承；

2. 规范设计文档模板并纳入系统集中管理，工程师统一调用，确保文件的标准化规范化。

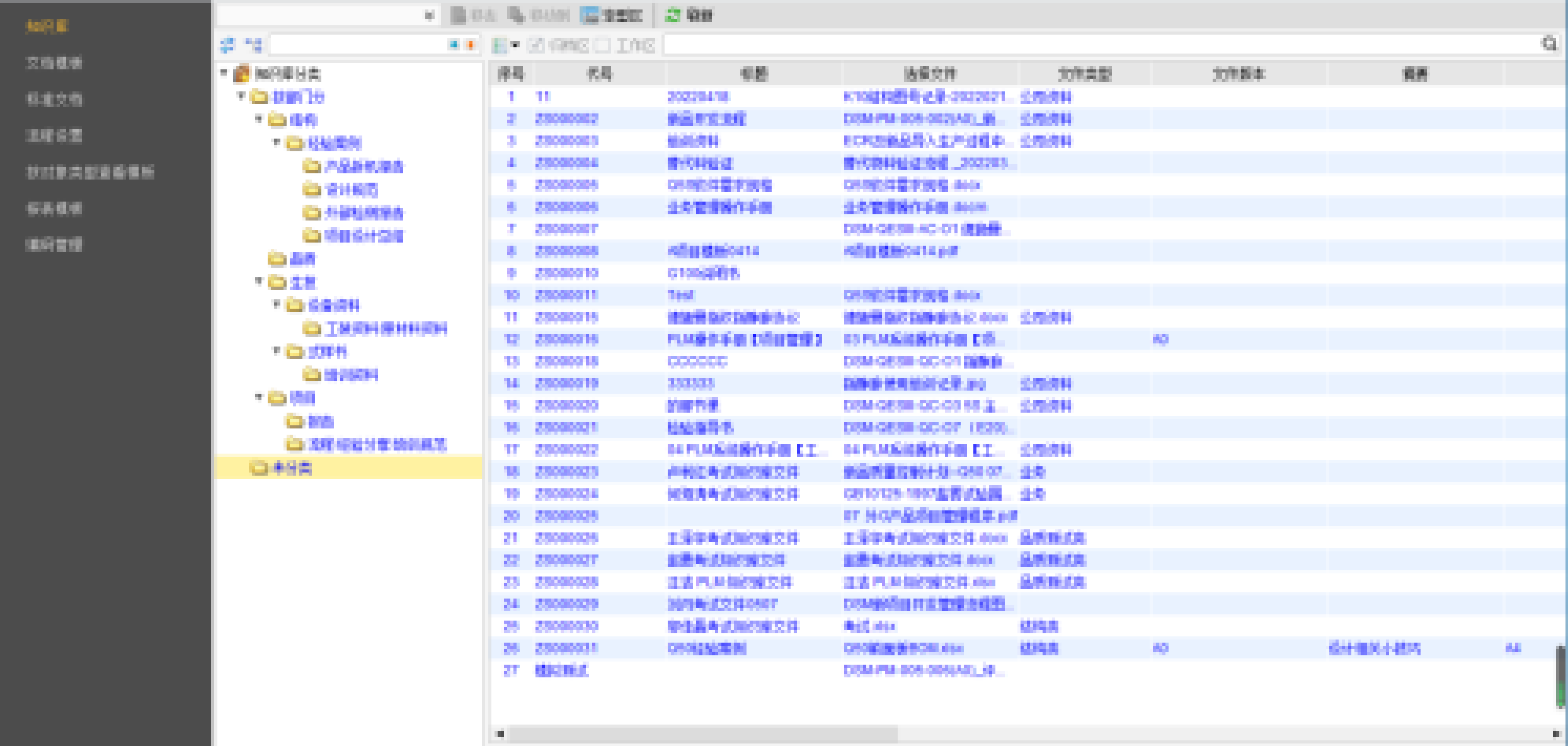

知识库



八、 报表管理

业务部门需要BOM清单报表进行输出文档编辑，后端部门需要BOM清单查看BOM物料数据，在BOM头右键增加导出BOM清单报表菜单，将BOM物料数据输出至本地Excel表中。

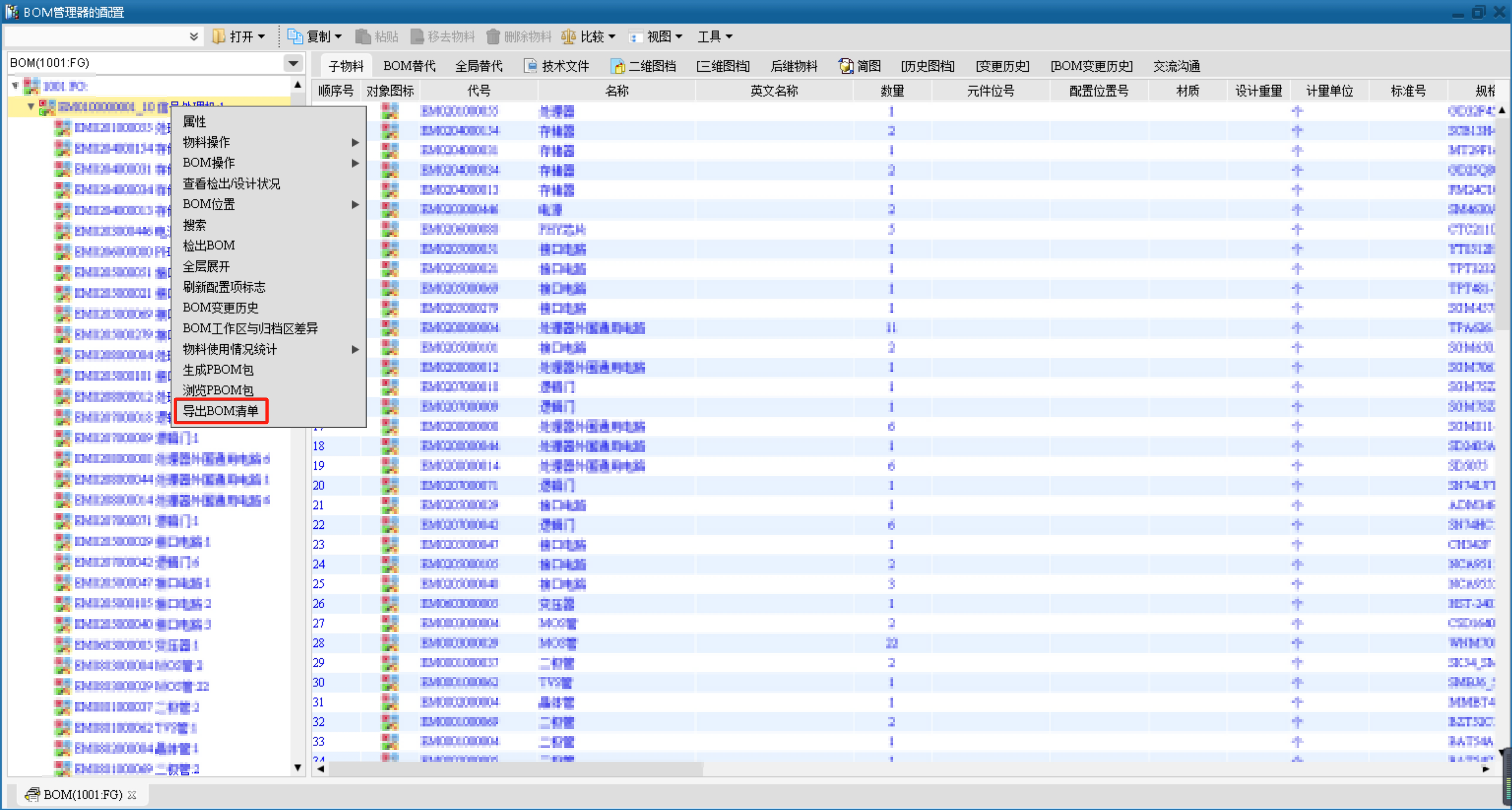

BOM清单报表



九、 变更管理

1. 物料、BOM、图文档等变更统一纳入系统管理，且系统中文档数据实时最新有效；

2. 实现产品数据、文档变更标准化，变更过程可追溯。

项目变更管理

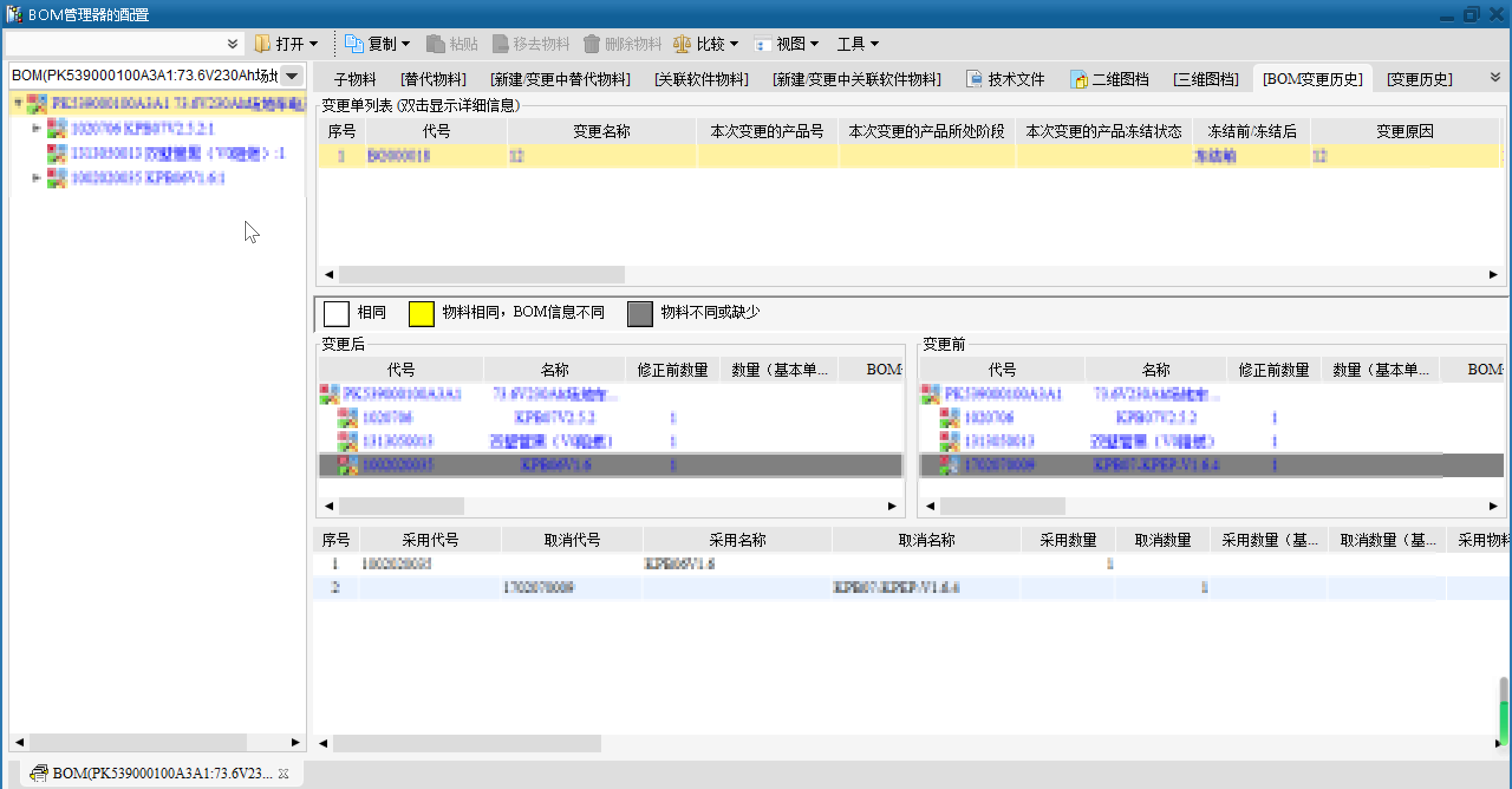

BOM变更管理



总结：

中科海讯SIPM/PLM系统的成功实施，实现了产品研发过程中技术文件资料、图纸全部线上集中管理，方便了设计人员对数据的快速查询，从而大大提高了设计人员工作效率，为研发部门提供了规范化、标准化的业务管理平台。

通过PLM系统进行产品设计管理、项目管理，大大降低了从设计到生产的信息不统一造成的管理成本，真正实现了企业研发信息化管理目标。
